JZX110 ロールケージ取付

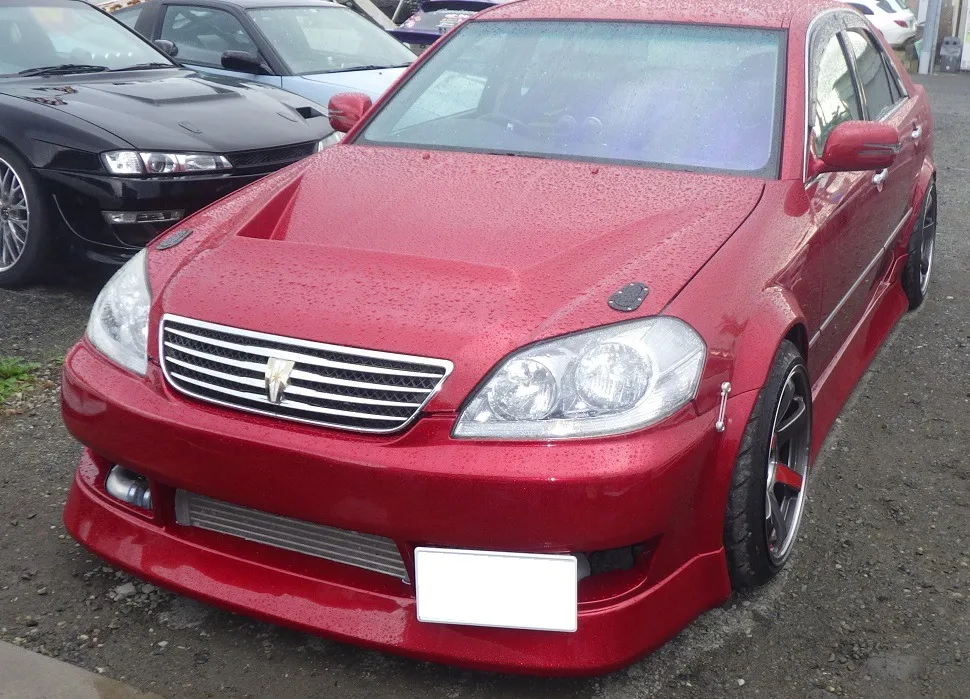

本日のご紹介はJX110マークⅡ、ロールケージの取付です。

ロールケージの取付にあたっては室内にある障害なりそうなものを全て取り除きます。

シート、ハンドル、内装などなど。

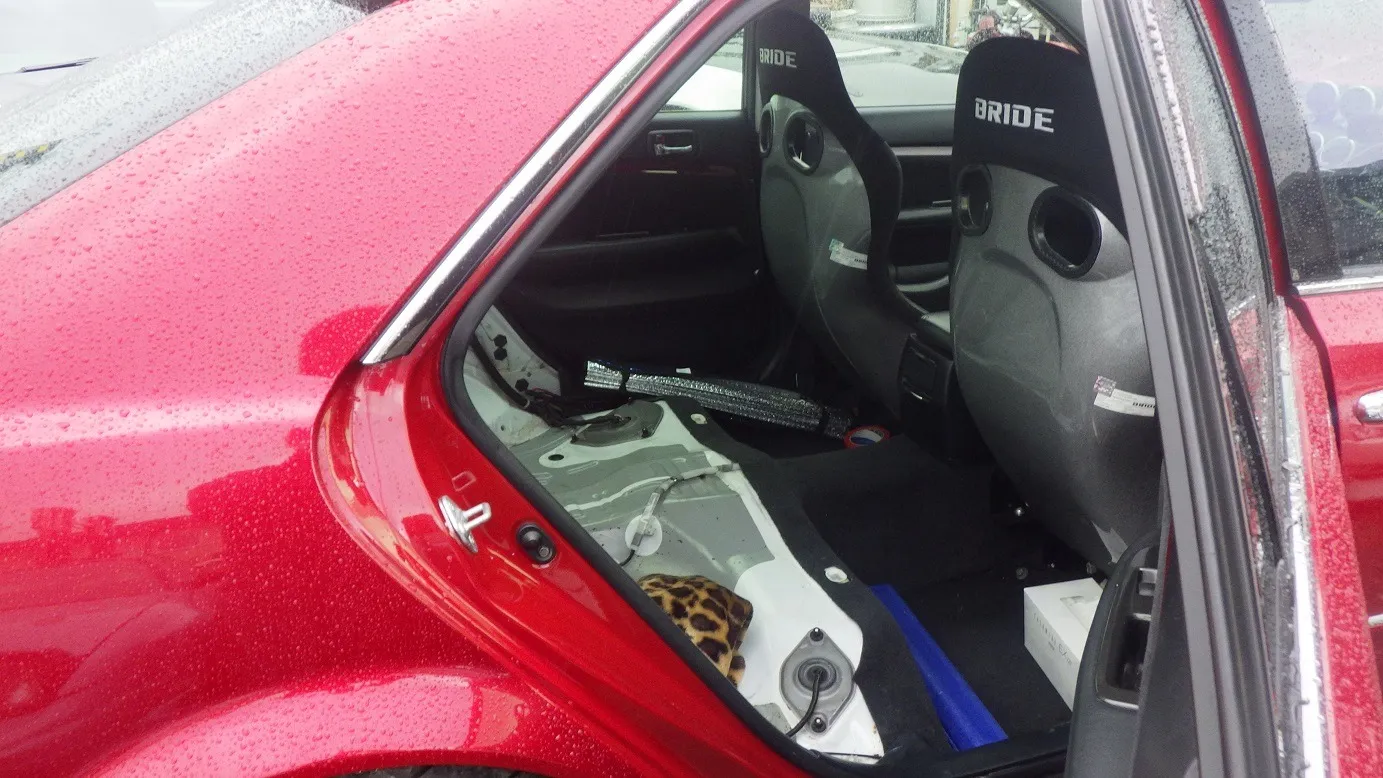

後部座席はもともとないので取り外す手間がだいぶ省けました。

今回取付けるロールケージはサイトウロールケージさんの物。

基本6点にリアクロスバー、メインアーチバーBピラー止めですね。

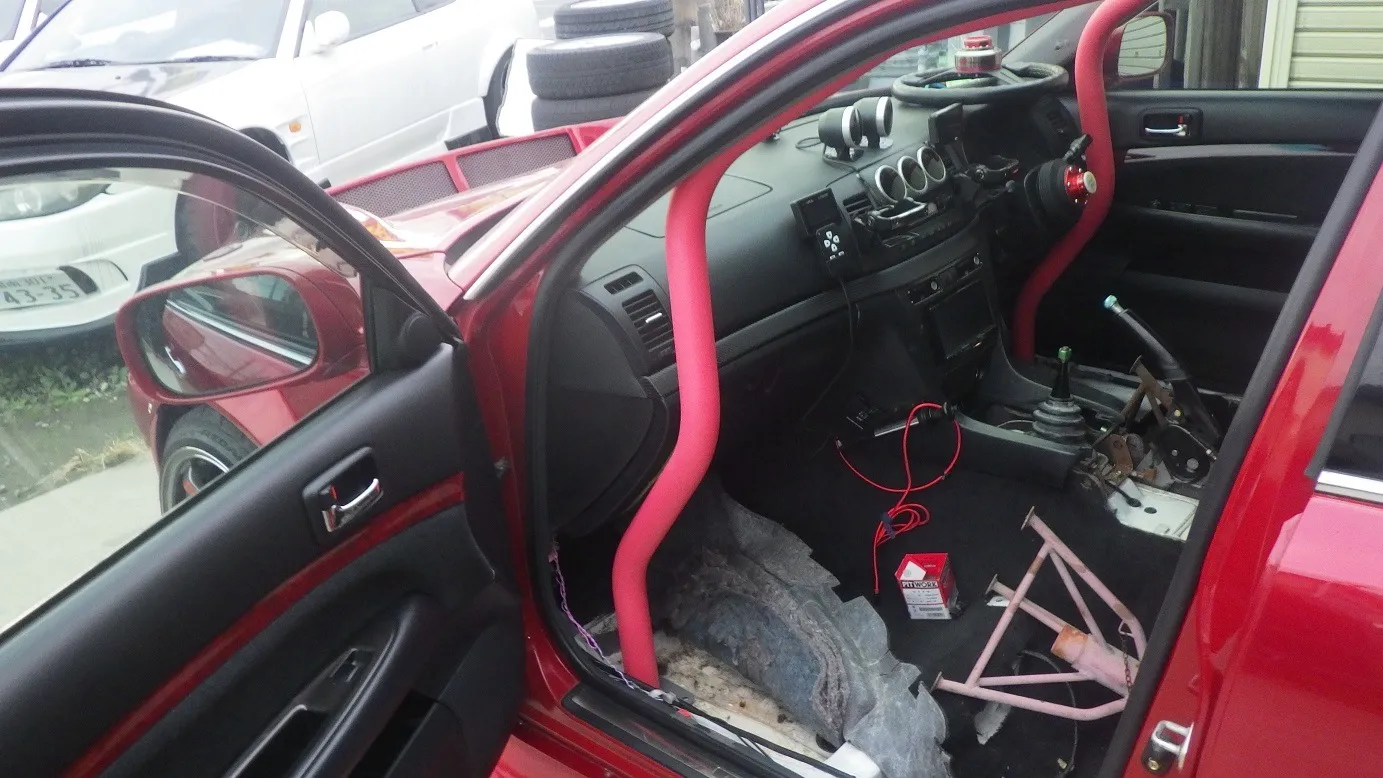

どんがらにした室内にロールケージバーを詰め込み中で仮組をします。

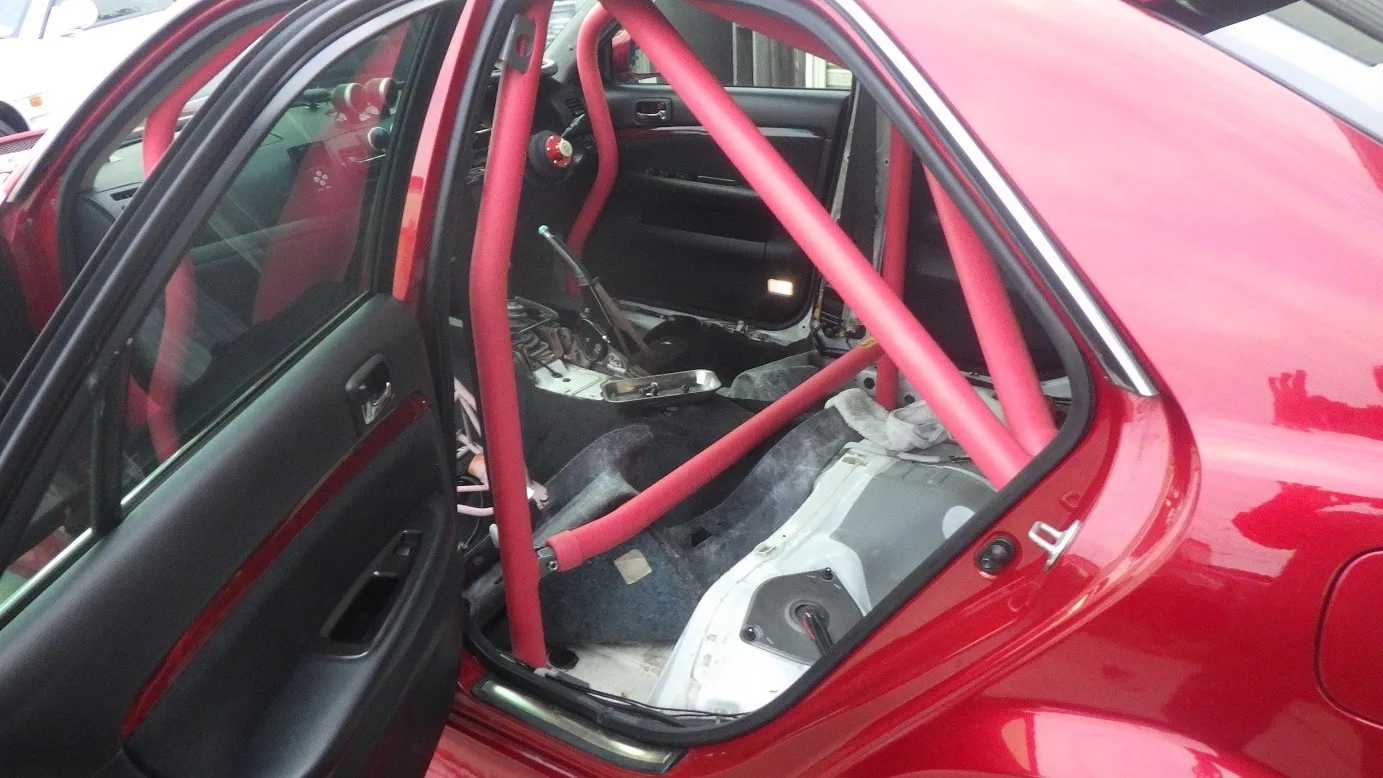

リアはこんな感じ。

全体。

仮組が終わったらロールケージの足部分に穴をあけますので、マーキングしておきます。

それが終わったら一度取り外します。

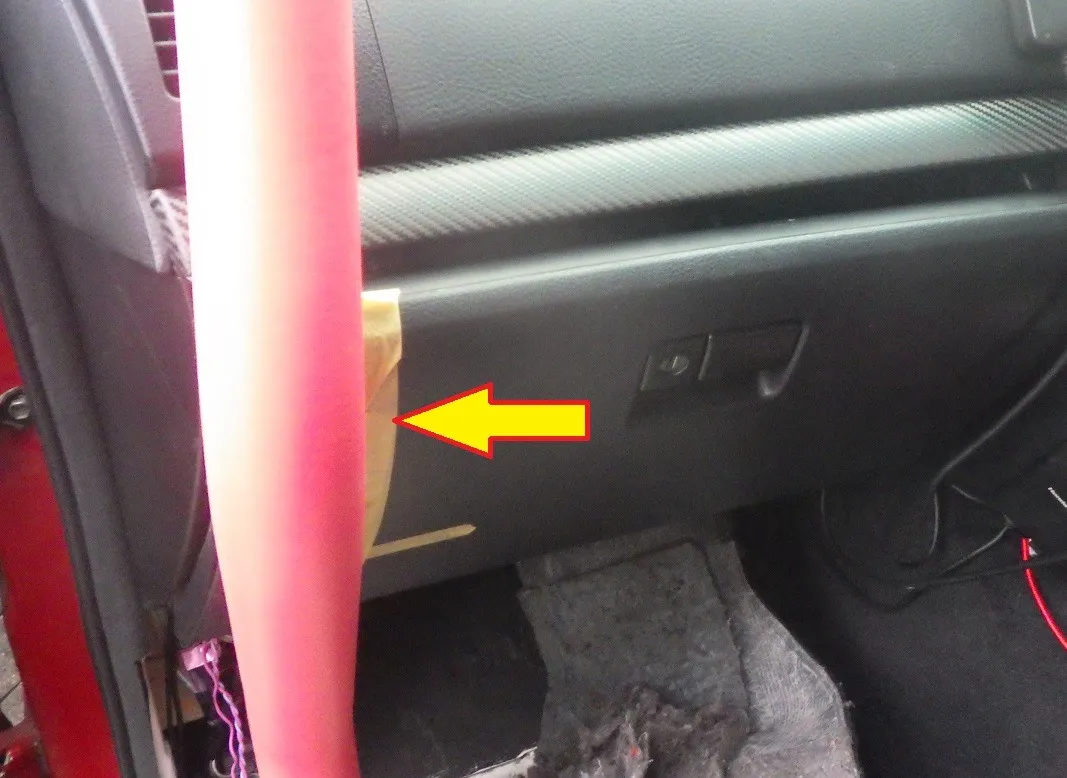

ダッシュ逃げタイプですのでコンソールの蓋が開きません。

オーナー様にフタを加工するのかどうか確認中。

穴をあけたら再度組み立てて、ボルト、ナットで固定。

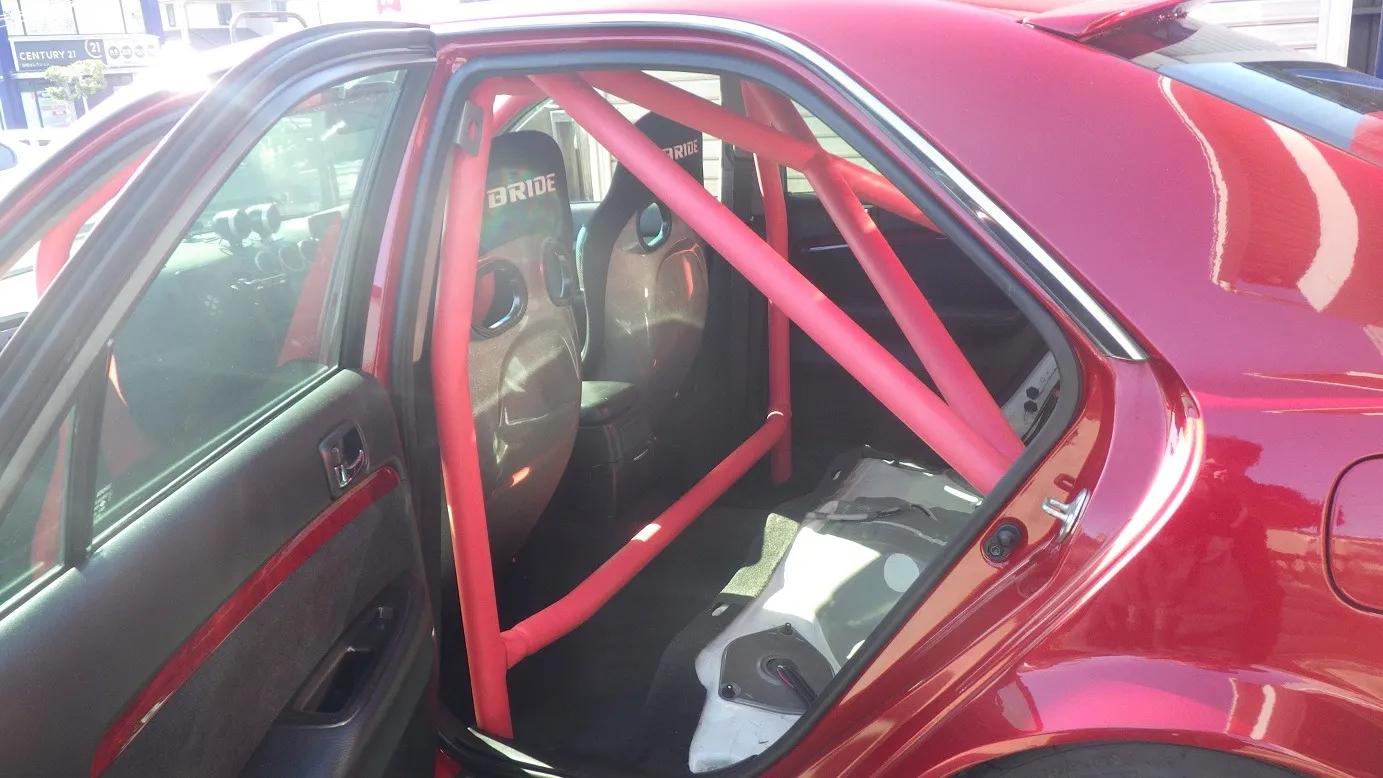

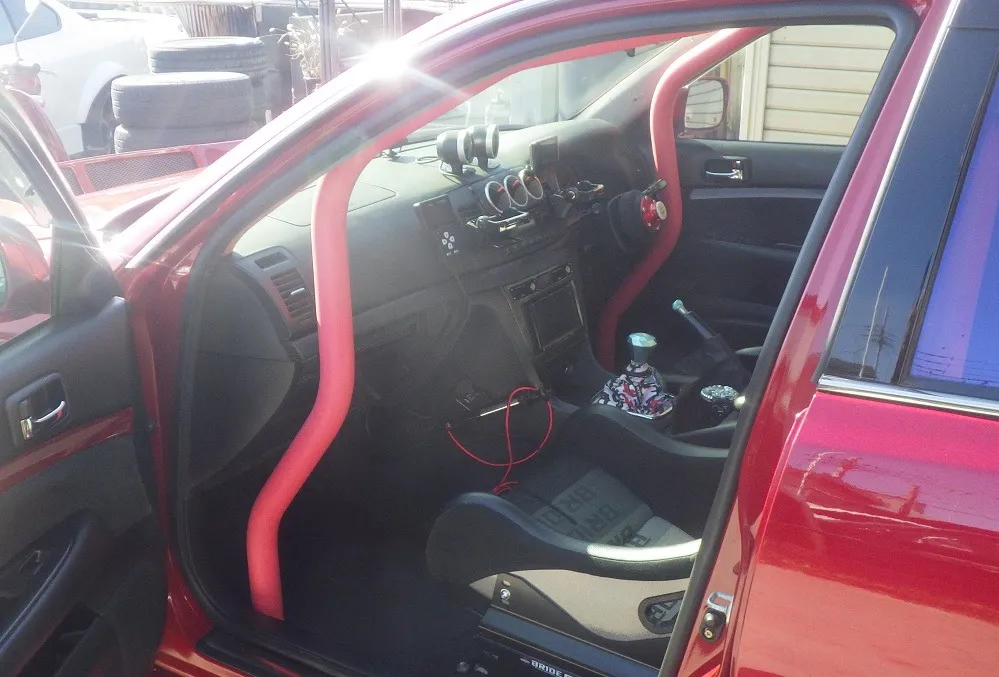

室内の物を全て戻せば完成です。

コンソールの蓋はとりあえず加工しないことで決定しました。

ちょっとしかあかないです。

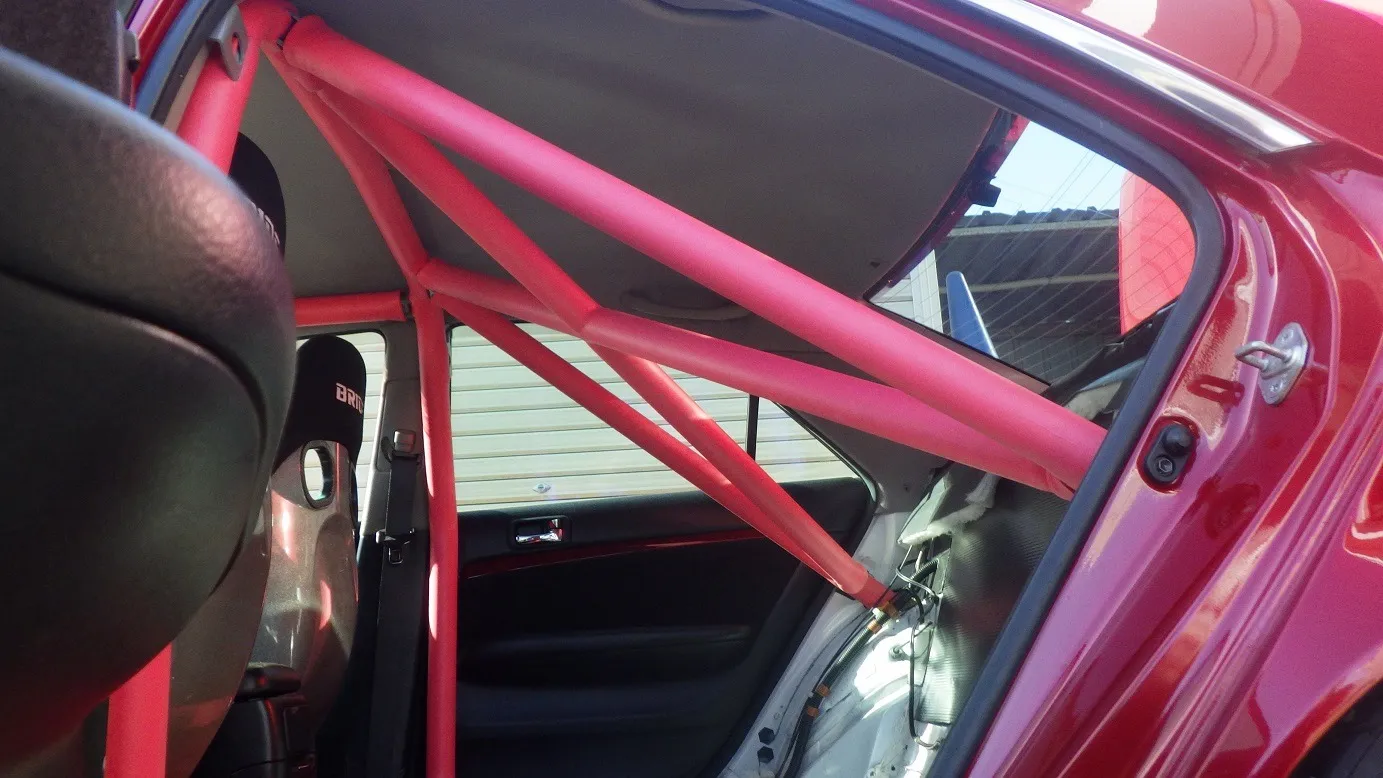

リアはこんな感じ。

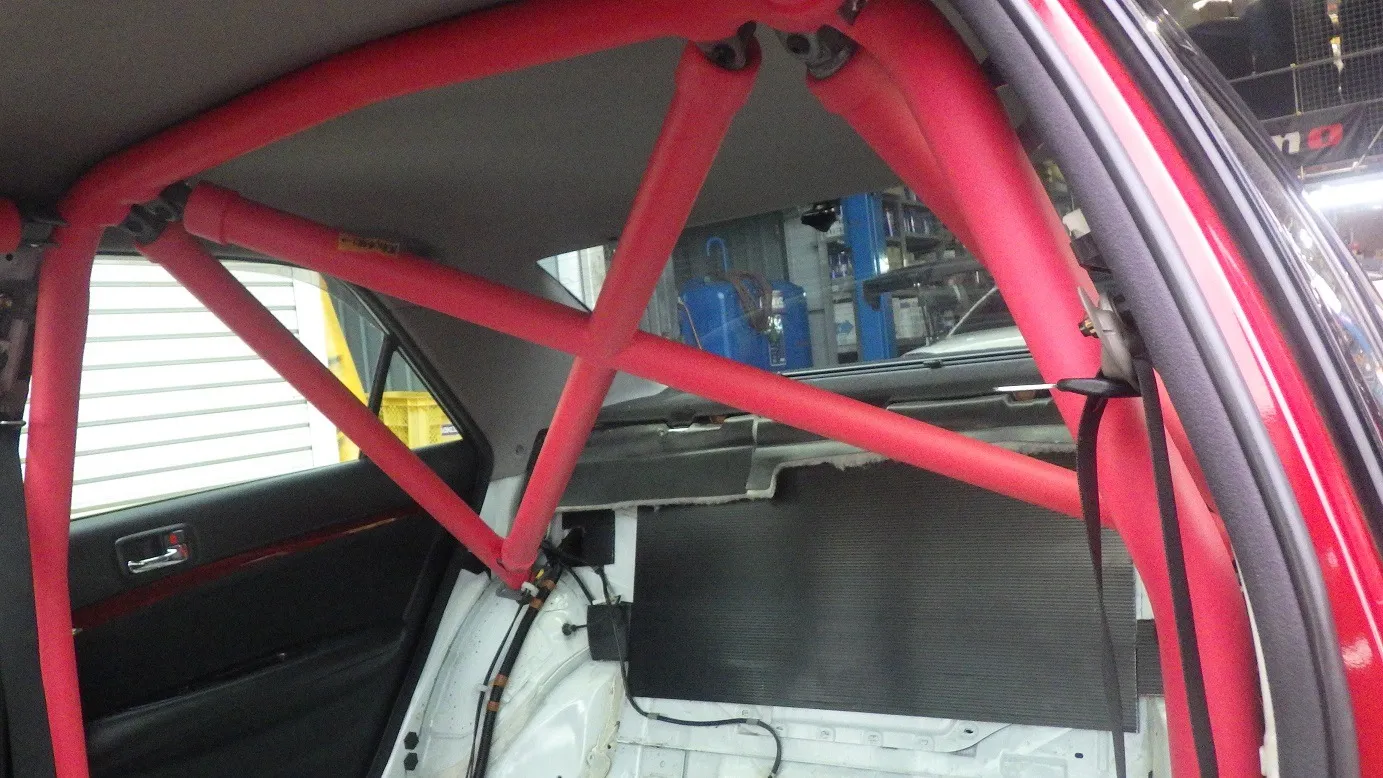

後ろもこんな感じ。

サイドブレーキが効かない、異音がするというのでそれも点検。

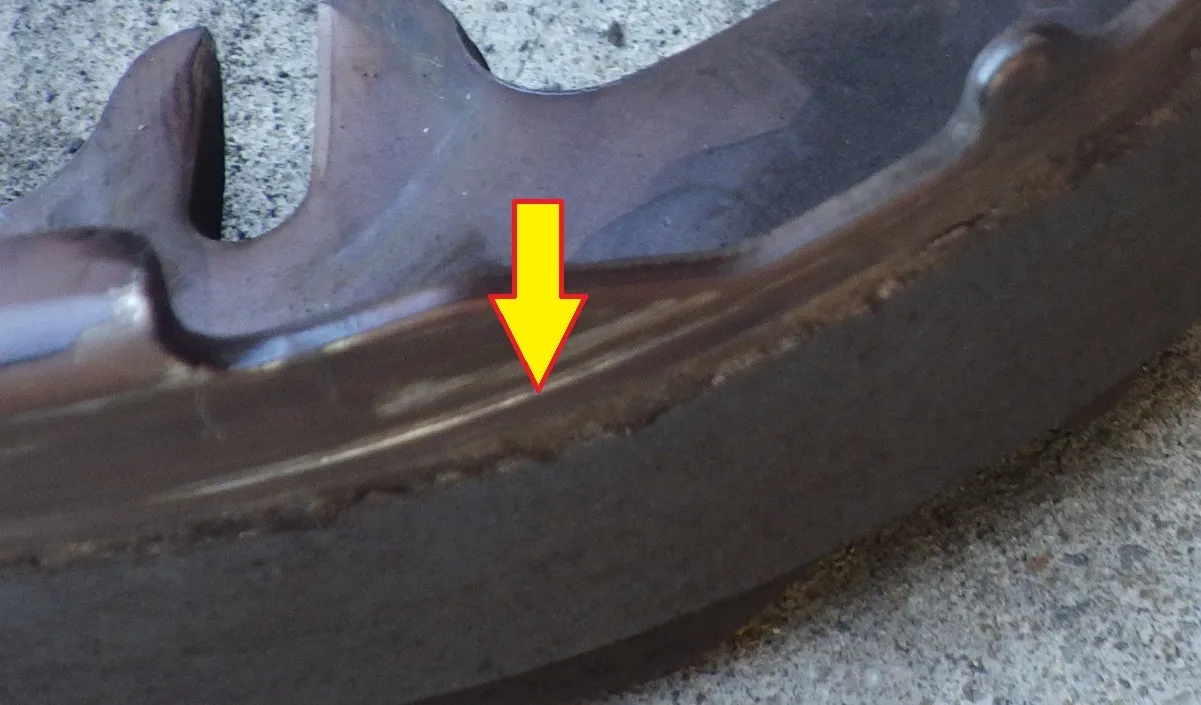

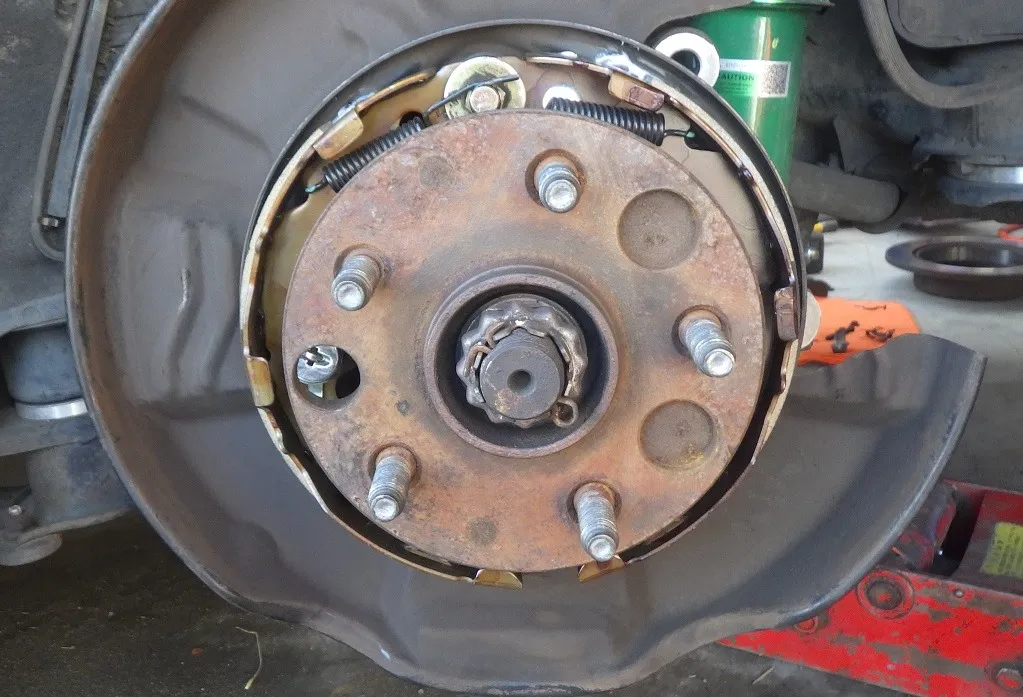

ばらしてみるとシューが全くない。

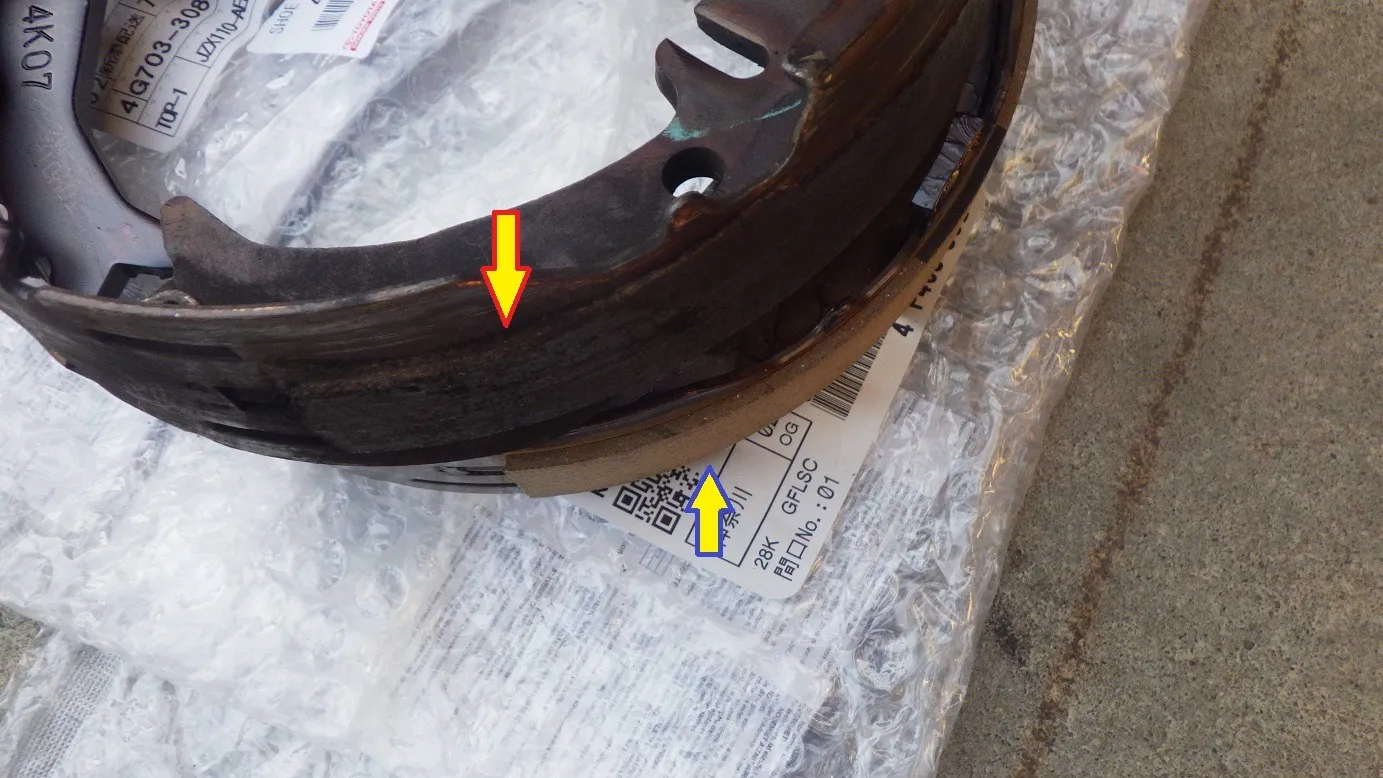

赤がほぼなくなっているシュー、青が新品のシュー。

拡大してみると

一目瞭然。

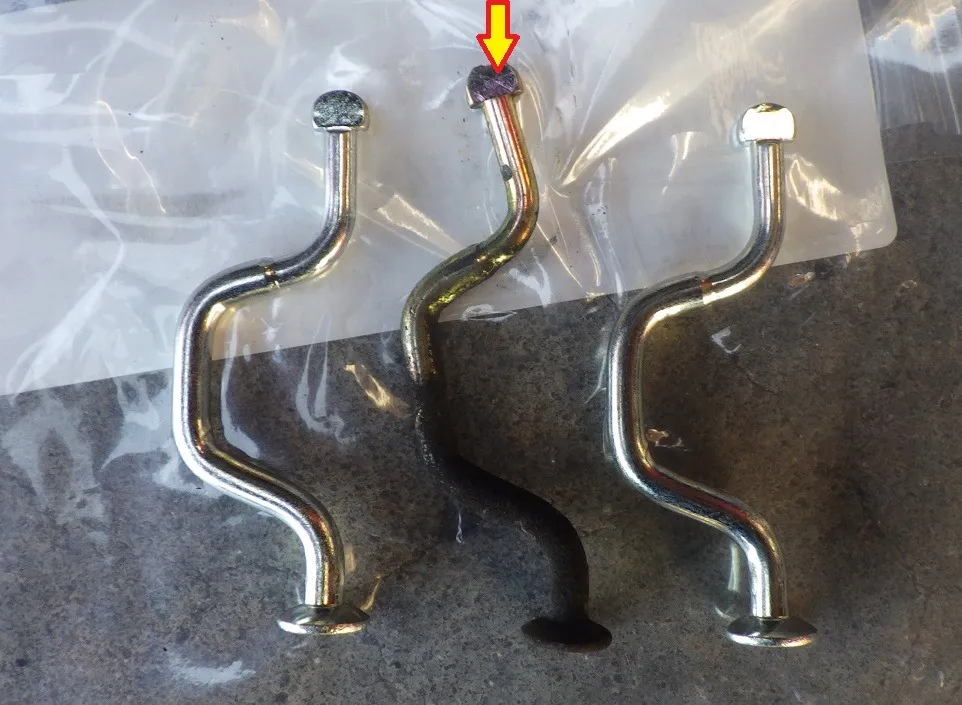

シューを固定するピンが変形してました。

細かいことですがこういところを放ってはいけません。

しっかり組み上げて完了。

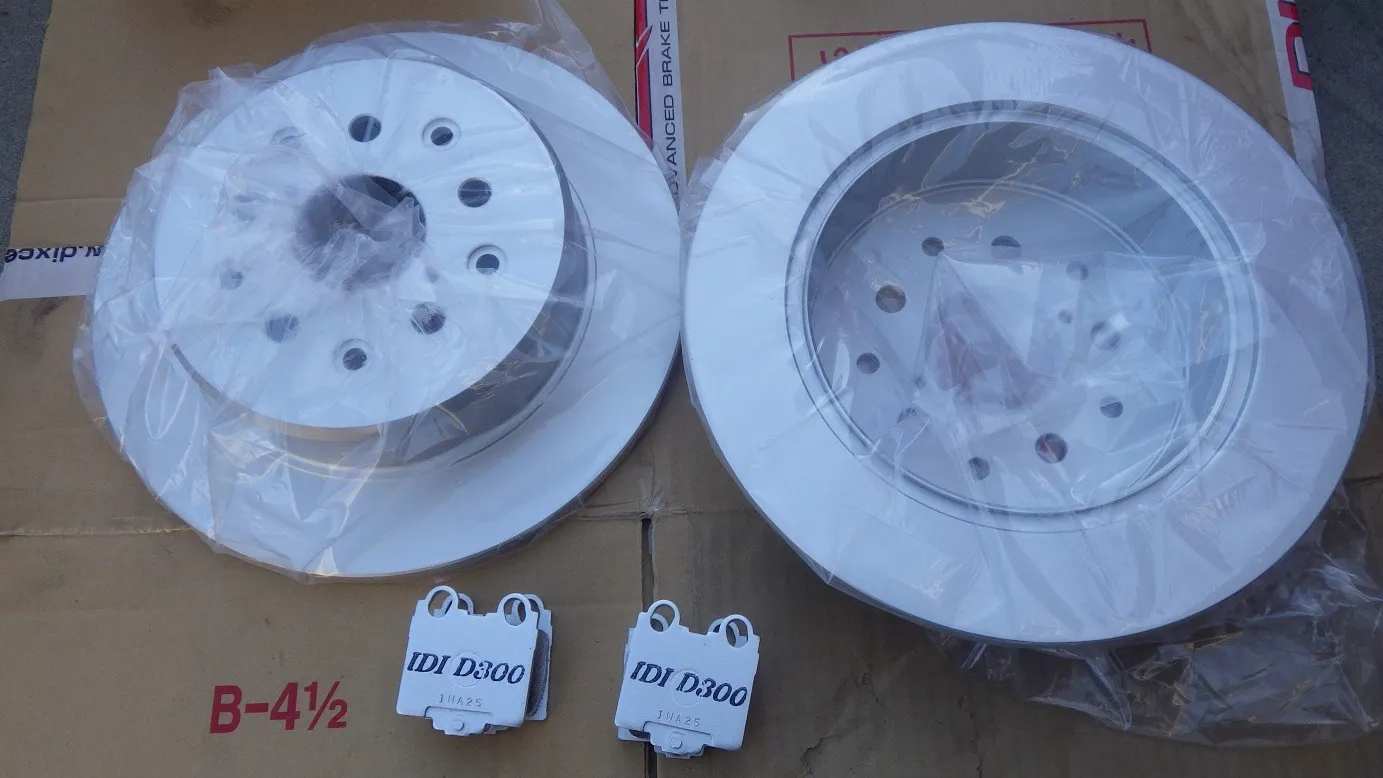

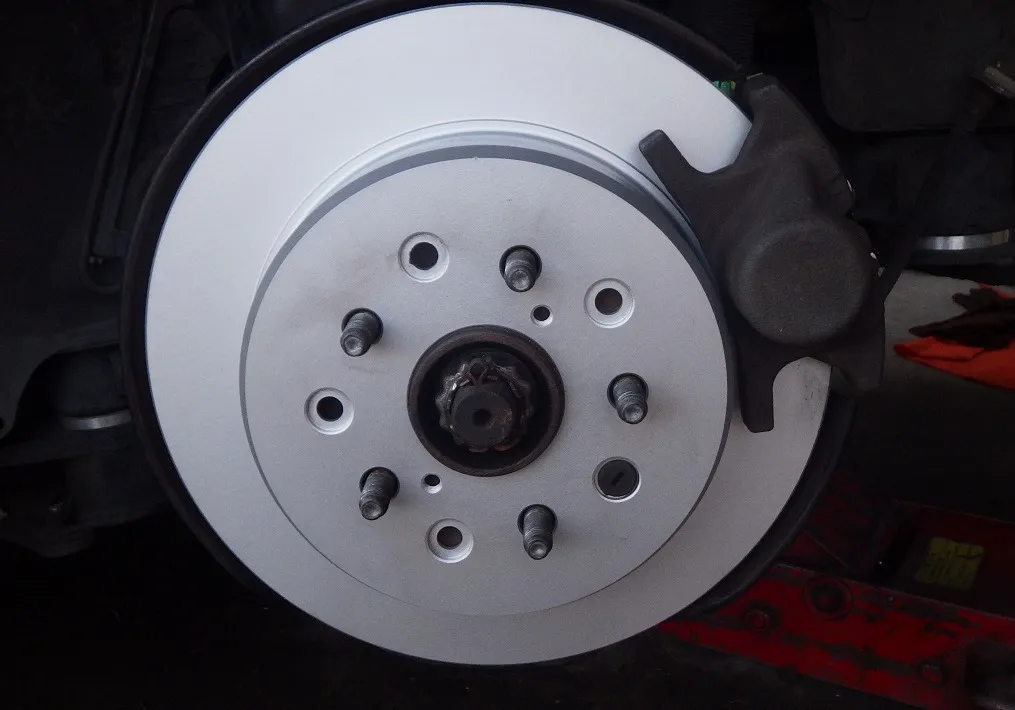

ローターとパットも新品にしました。

完了です。

これでまた楽しく走れますね。

ありがとうございました。

ロールケージの取付はTOP　ONEへどうぞ！
